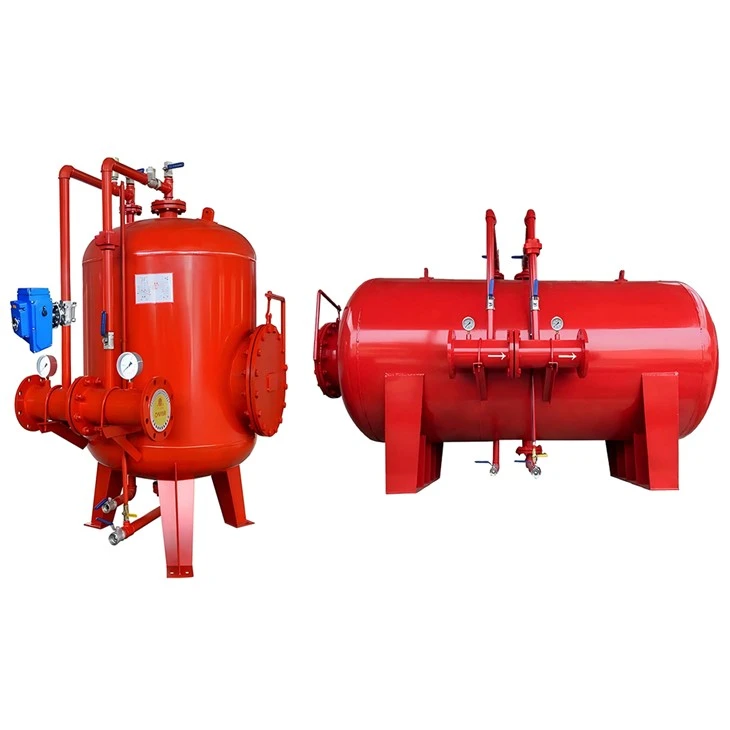

خزان المثانة الرغوية الرأسي والأفقي لنظام توزيع الرغوة التلقائي
وصف الوظيفة
خزان المثانة PRl-SAFETY عبارة عن وعاء ضغط من الفولاذ الكربوني يحتوي على مثانة فصل مرنة بين الماء وتركيز الرغوة. تسمح المثانة بنقل ضغط الماء إلى الرغوة المركزة دون اختلاط السائلين معًا.
تقوم وحدة التحكم في حصص PRl-SAFETY، كما هو موضح في صحيفة التاريخ المنفصلة، بتوليد انخفاض في ضغط الماء عن طريق مقطع عرضي مخفض حيث يمر تيار الماء من خلاله. وبما أن ضغط تركيز الرغوة أعلى من الضغط عند وحدة التحكم، تبدأ الرغوة بالتدفق نحو الماء والاختلاط بمعدل معايرة يعتمد على معدل تدفق الماء.
مميزات البناء
- النوع العمودي على الأرجل أو النوع الأفقي على السروج. يتم تزويد الأرجل والسروج بفتحات تثبيت.
- ضغط التصميم 175 رطل لكل بوصة مربعة (12 بار).
- تم اختبار الضغط بنسبة 100% وفقًا لرمز التصميم المطبق ولكن ليس أقل من 251 رطل لكل بوصة مربعة. أنابيب الماء والرغوة (الفولاذ المقاوم للصدأ كخيار)
- طبقات دائرية وطولية ملحومة آليًا لتحقيق أقصى قدر من الجودة والمتانة
- عروات رفع ملحومة لسهولة التعامل مع العمليات
- عروات رفع ملحومة لسهولة التعامل مع العمليات
- صمام تخفيف الحرارة متوفر على جانب الماء
- معدات الخزان مزودة بحماية داخلية عند أي فتحة لضمان عدم حدوث أي ضرر للخزان
- المثانة. لوحة الاسم مصنوعة من مادة مقاومة للتآكل.
- حامل لوحة الاسم لتجنب التآكل غير المكتشف على هيكل الخزان الموجود خلف اللوحة
خيارات:
- خلط محدد الحصص 3% و 6%
- حجم الحافة: وفقًا لطلب العميل من 2 1/2 بوصة -8 بوصة
- معدل التدفق: حسب متطلبات العميل
تاريخ التصميم القياسي.
ضغط التصميم: 175 رطل لكل بوصة مربعة (12 بار)
ضغط الاختبار: 251 رطل لكل بوصة مربعة (17.3 بار)
القدرة: انظر الجداول
تصميمان مختلفان للمثانة الرغوية، قائمة المحتويات:
التصميم أ (المثانة الرغوية العمودية):
|
سعة |
L |
W |
H |
H |
D |
|
500L |
920 |
1145 |
1820 |
860 |
810 |
|
1000L |
1190 |
1345 |
2100 |
890 |
1010 |
|
1500L |
1290 |
1440 |
2410 |
900 |
1105 |
|
2000L |
1400 |
1545 |
2610 |
900 |
1212 |
|
2500L |
1525 |
1647 |
2720 |
915 |
1312 |
|
3000L |
1620 |
1805 |
2855 |
930 |
1416 |
|
4000L |
1830 |
2010 |
2875 |
970 |
1616 |
|
سعة |
L |
W |
H |
H |
D |
|
1000L |
1955 |
1250 |
1540 |
930 |
910 |
|
1500L |
2230 |
1350 |
1640 |
930 |
1010 |
|
2000L |
2485 |
1450 |
1740 |
930 |
1112 |
|
2500L |
3010 |
1450 |
1740 |
930 |
1112 |
|
3000L |
3040 |
1610 |
1880 |
960 |
1216 |
|
4000L |
3430 |
1710 |
1980 |
960 |
1316 |
|
5000L |
3670 |
1810 |
2080 |
960 |
1420 |
|
6000L |
3830 |
1910 |
2180 |
960 |
1520 |
|
7000L |
3935 |
2010 |
2280 |
960 |
1620 |
|
8000L |
4300 |
2010 |
2280 |
960 |
1620 |
|
10000L |
4625 |
2220 |
2480 |
960 |
4625 |
طلب:
يشكل خزان المثانة PRl-SAFETY، جنبًا إلى جنب مع وحدات التحكم في حصص الإعاشة، نظامًا متوازنًا لنسب الضغط يستخدم لخلط الماء ورغوة مكافحة الحرائق معًا لتوليد وسيلة إطفاء فعالة لخلط الماء ورغوة مكافحة الحرائق معًا لتوليد وسيلة إطفاء فعالة.
تعتبر تقنية خزان المثانة طريقة خلط موثوقة ودقيقة ومنتشرة على نطاق واسع في صناعة مكافحة الحرائق. تتيح هذه الطريقة أن تظل حصة الماء/الرغوة مستقرة عن طريق ضبط معدلات التدفق المتغيرة وظروف الضغط التي قد تحدث أثناء تشغيل نظام الدورة الدموية تلقائيًا.
هذه الميزة تجعل خزان المثانة مناسبًا بشكل خاص لأنظمة المخاطر المتعددة وأنظمة الرش وأي نظام آخر يعمل تحت ظروف التدفق والضغط المتغيرة وغير المتوقعة.
