وصف المنتجات
FM200 ، المعروف أيضًا باسم HFC -227 ea ، هو عامل إطفاء حريق غاز نظيف يستخدم عادة في إجمالي أنظمة مكافحة الحرائق في الفيضانات .
تم تصميم نظام FM200 لإطفاء الحرائق عن طريق تقليل تركيز الأكسجين بسرعة داخل المساحة المحمية لتثبيط عملية الاحتراق . غالبًا ما يستخدم نظام الحريق في المناطق التي قد لا تكون فيها أنظمة قمع الحريق القائمة على الماء فعالًا أو حيث قد يؤدي استخدام الماء إلى أضرار للمعدات الحساسة أو الأتاحة القيمة {}
HFC -227 ea: يشير إلى HFC -227 ea كعامل إطفاء رئيسي ، مع نظام تحكم تلقائي يستخدم في معدات إطفاء الحرائق التلقائية .
في الوقت الحاضر ، قمنا بتصميم نوعين من ظهور الخزانة والشبكة الأنابيب ، مقسمة إلى مجموعة زجاجة واحدة ، يمكن استخدام مجموعة متعددة الزجاجة مواصفات مختلفة ، يمكن استخدامها لمناسبات مختلفة .
المعلمات الفنية
| مواصفات أنظمة قمع الشبكة FM200 FM200 | المعلمة الفنية لشبكة الأنابيب FM200 أنظمة قمع الحريق |
| ملء الضغط | 4.2MPA |
| مقياس منطقة الحماية لمنطقة واحدة | المنطقة: منطقة واحدة بحد أقصى 800 متر مربع: الحد الأقصى للمنطقة الفردية 3600 متر مكعب |
| وقت الرش | أقل من أو يساوي 10s |
| ملء الكثافة | أقل من أو يساوي 950 كجم/م 3 |
| قوة | DC24V/1.6A |
| ضغط النيتروجين من جهاز القيادة (اختياري) | 6.0 ± 1.0mpa (20 درجة) |
| حالة غرفة الحفاظ على الحاوية | درجة الحرارة: -10 ~ 50 درجة ، الرطوبة النسبية: أقل من أو تساوي 97 ٪ |
| كحد أقصى ضغط العمل | 5.6mpa |
| ضغط العمل | 4.2MPA |
| سعة | 16/32/40/70/90/120/150/180/200/220/250/345L |
FM200 (HFC -227 EA) ميزات النظام
1. وكيل نظيف:
FM200 هو عامل غازي نظيف ، مما يعني أنه لا يترك أي بقايا بعد التفريغ . هذا مهم بشكل خاص في البيئات ذات المعدات الإلكترونية الحساسة ومراكز البيانات والمتاحف وغيرها من المناطق التي يمكن أن تسبب البقايا من عوامل مكافحة الحرائق التقليدية (مثل الماء أو الرغوة) تلفًا .
2. قمع سريع:
تم تصميم FM200 لقمع الحرائق بسرعة عن طريق تقليل تركيز الأكسجين في الفضاء المحمي . وهذا يساعد على التحكم في الحريق وإطفاءه بسرعة ، مما يقلل من الأضرار إلى الممتلكات وتقليل وقت التوقف عن العمل .
3. فعالة في الحرائق A و B و C:
FM200 فعال في مجموعة واسعة من الحرائق ، بما في ذلك تلك التي تنطوي على الاحتراق العادي
(الفئة أ) ، والسوائل القابلة للاشتعال (الفئة ب) ، والحرائق الكهربائية (الفئة C) . وهي تعمل عن طريق مقاطعة عملية الاحتراق دون التسبب في ضرر للمعدات الإلكترونية .

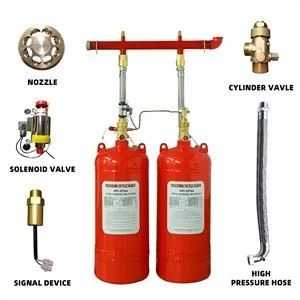

FM200 (HFC -227 EA) مكونات النظام

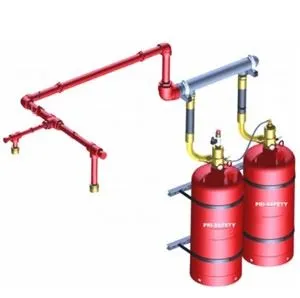

مكونات شبكة الأنابيب FM200 أنظمة قمع الحرائق:
1. أسطوانة التخزين:اسطوانة ، صمام حاوية (مع صمام تجريبي ، مؤشر ضغط) ، أنبوب تراجع ، إلخ .
2. خرطوم الضغط العالي:قم بتوصيل صمام الأسطوانة و checkValve السائل
3. فوهة التفريغ:تم تركيبه في نهاية شبكة الأنابيب لتصريف عامل قمع الحريق
4. نظام التحكم:لوحة التحكم ، كاشف الدخان والحرارة ، إنذار الحريق ، ضوء مؤشر التفريغ ، إلخ
1. fm200 (hfc -227 ea) مواصفات الأسطوانة -4.2 mpa:
ملء ضغط 2.5mpa @ 20 درجة مئوية
ضغط العمل: 4.2mpa
اختبار ضغط: 6.3mpa
ضغط الانفجار ＞ 13.90mpa
HFC -227 معدل ملء وكيل EA أقل من أو يساوي 1.15
| غرض | رمز لا . | السعة (ل) | مؤشر الترابط الداخلي ديا . (مم) | الداخلية ديا . (مم) | الارتفاع (مم) | سمك الجدار (مم) | الوزن (كجم) | ضغط العمل ماكس (MPA) |
| 1 | C16/4.2- pri | 16L | PZ56/2-8 un .2 a | 300 | 408 | 4 | 16 | 4.2 |
| 2 | C32/4.2- pri | 32L | PZ56/2-8 un .2 a | 300 | 634 | 4 | 28 | 4.2 |
| 3 | C40/4.2- pri | 40L | PZ56/2-8 un .2 a | 300 | 747 | 4 | 30 | 4.2 |
| 4 | C52/4.2- pri | 52L | PZ56/2-8 un .2 a | 350 | 730 | 4.5 | 34 | 4.2 |
| 5 | C70/4.2- pri | 70L | PZ56/2-8 un .2 a | 350 | 926 | 4.5 | 42 | 4.2 |
| 6 | C82.5/4.2- pri | 82.5L | PZ56/3-1/4 "-8 un .2 a | 350 | 1050 | 4.5 | 47 | 4.2 |
| 7 | C90/4.2- pri | 90L | PZ56/3-1/4 "-8 un .2 a | 350 | 1125 | 4.5 | 51.5 | 4.2 |
| 8 | C100/4.2- pri | 100L | PZ56/3-1/4 "-8 un .2 a | 350 | 1225 | 4.5 | 54 | 4.2 |
| 9 | C106/4.2- pri | 106L | PZ56/3-1/4 "-8 un .2 a | 350 | 1295 | 4.5 | 55.5 | 4.2 |
| 10 | C16/4.2- pri | 120L | M64x2/3-1/4 "-8 un .2 a | 350 | 1430 | 4.5 | 62.5 | 4.2 |
| 11 | C16/4.2- pri | 140L | M64x2/3-1/4 "-8 un .2 a | 400 | 1315 | 5 | 74.5 | 4.2 |
| 12 | C16/4.2- pri | 147L | M64x2/3-1/4 "-8 un .2 a | 400 | 1410 | 5 | 76 | 4.2 |
| 13 | C16/4.2- pri | 150L | M64x2/3-1/4 "-8 un .2 a | 400 | 1395 | 5 | 77 | 4.2 |
| 14 | C16/4.2- pri | 180L | M64x2/3-1/4 "-8 un .2 a | 400 | 1635 | 5.5 | 101 | 4.2 |
| 15 | C16/4.2- pri | 250L | M64x2/3-1/4 "-8 un .2 a | 500 | 1500 | 8 | 180 | 4.2 |
| 16 | C16/4.2- pri | 345L | M100x2 | 600 | 1410 | 8 | 200 | 4.2 |
| 17 | C16/4.2- pri | 450L | M100x2 | 600 | 1960 | 9 | 235 | 4.2 |
| 18 | C16/4.2- pri | 500L | M114x2 | 600 | 2140 | 10 | 265 | 4.2 |
FM200 (HFC -227 EA) مواصفات الأسطوانة -5.6 mpa:
ملء ضغط 4.2mpa @ 20 درجة مئوية
ضغط العمل: 5.6mpa
اختبار ضغط: 8.4mpa
ضغط الانفجار ＞ 16.90mpa
HFC -227 معدل ملء وكيل EA أقل من أو يساوي 1.15
|
غرض |
رمز لا . |
السعة (ل) |
خيط |
ديا الداخلي . (مم) |
ارتفاع (مم) |
حائط سمك (مم) |
وزن (كجم) |
ماكس العمل الضغط (MPA) |
|
1 |
C16/5.6- pri |
16L |
PZ56/2-8 un .2 a |
300 |
440 |
6 |
22 |
5.6 |
|
2 |
C32/5.6- pri |
32L |
PZ56/2-8 un .2 a |
300 |
670 |
6 |
36 |
5.6 |
|
3 |
C40/5.6- pri |
40L |
PZ56/2-8 un .2 a |
300 |
747 |
6 |
37 |
5.6 |
|
4 |
C52/5.6- pri |
52L |
PZ56/2-8 un .2 a |
350 |
730 |
6 |
39 |
5.6 |
|
5 |
C70/5.6- pri |
70L |
PZ56/2-8 un .2 a |
350 |
915 |
6 |
53 |
5.6 |
|
6 |
C80/5.6- pri |
80L |
PZ56/3-1/4 "-8 un .2 a |
350 |
1035 |
6 |
58 |
5.6 |
|
7 |
C82.5/5.6- pri |
82.5L |
PZ56/3-1/4 "-8 un .2 a |
350 |
1050 |
6 |
59 |
5.6 |
|
8 |
C90/5.6- pri |
90L |
PZ56/3-1/4 "-8 un .2 a |
350 |
1125 |
6 |
63 |
5.6 |
|
9 |
C106/5.6- pri |
106L |
M64x2/3-1/4 "-8 un .2 a |
350 |
1110 |
7 |
78 |
5.6 |
|
10 |
C120/5.6- pri |
120L |
M64x2/3-1/4 "-8 un .2 a |
350 |
1430 |
7 |
80 |
5.6 |
| 11 | C140/5.6- pri | 140L | M64x2/3-1/4 "-8 un .2 a | 400 | 1315 | 7 | 95 | 5.6 |
| 12 | C147/5.6- pri | 147L | M64x2/3-1/4 "-8 un .2 a | 400 | 1410 | 7 | 103 | 5.6 |
| 13 | C150/5.6- pri | 150L | M64x2/3-1/4 "-8 un .2 a | 400 | 1420 | 7 | 110 | 5.6 |
| 14 | C180/5.6- pri | 180L | M80x2/3-1/4 "-8 un .2 a | 400 | 1660 | 8 | 138 | 5.6 |
| 15 | C200/5.6- pri | 200L | M80x2/3-1/4 "-8 un .2 a | 500 | 1300 | 8.5 | 145 | 5.6 |
| 16 | C220/5.6- pri | 220L | M80x2/3-1/4 "-8 un .2 a | 500 | 1370 | 8.5 | 151 | 5.6 |
| 17 | C250/5.6- pri | 250L | M80x2/3-1/4 "-8 un .2 a | 500 | 1500 | 9 | 200 | 5.6 |
| 18 | C300/5.6- pri | 300L | M80x2/3-1/4 "-8 un .2 a | 600 | 1280 | 10 | 245 | 5.6 |
| 19 | C345/5.6- pri | 345L | M100x2 | 600 | 1410 | 10 | 250 | 5.6 |
| 20 | C450/5.6- pri | 450L | M100x2 | 600 | 1960 | 11 | 290 | 5.6 |
| 21 | C500/5.6- pri | 500L | M114x2 | 600 | 2140 | 12 | 290 | 5.6 |
2. فوهة FM200 لنوع pipework ---
|
غرض |
DN15 |
DN25 |
DN32 |
DN40 |
DN50 |
|
رمز لا . |
n 15- pri |
n 25- pri |
n 32- pri |
n 40- pri |
n 50- pri |
|
خيط |
RC 1/2 " |
RC 1 " |
rc 1-1/4 " |
rc 1-1/2 " |
RC 2 " |
|
ثقب qty ./hole qty . |
8nos/ 5.5mm |
12nos/ 7.1mm |
12nos/ 8.5mm |
12nos/ 8.5mm |
12nos/ 8.5mm |
|
الوزن (ز) |
159.2g |
248g |
395.5g |
503g |
663.5g |
|
ضغط العمل |
4.2MPA |
||||
|
اختبار ضغط |
5.6mpa |
||||
|
مادة |
النحاس (hpb 59-1) |
||||
مبدأ العمل
يتم استخدام أجهزة نظام الإطفاء HFC -227 ea fm200 بشكل عام بالاقتران مع أجهزة الكشف عن الحرائق ، وحدات تحكم إطفاء حريق الحريق ، وأزرار بدء الطوارئ/الإيقاف ، وإنذارات الصوت والضوء ، ومؤشرات الانحراف ، ومعدات مكافحة الحرائق الأخرى .
بعد التحليل المنطقي لإنذار الحريق التلقائي ووحدة التحكم الإطفاء ، سترسل إشارة إنذار مركبة الصوت والضوء ، وفي الوقت نفسه ، أرسل أمرًا رابطًا لإيقاف تشغيل معدات الارتباط .
بعد وقت تأخير ، يتم إصدار أمر إطفاء الحريق ، يتم فتح سائق صمام الملف اللولبي ، وفتح صمام الحاوية ، ويتم إطلاق عامل إطفاء الحريق ، ويتم إطفاء الحريق ؛ إذا اكتشف ضابط الخدمة حريقًا ، فيمكنه الضغط على زر بدء الطوارئ خارج باب منطقة الحماية لتنفيذ عملية إطفاء الحريق ؛ يوجد أيضًا زر يدوي على برنامج تشغيل صمام الملف اللولبي ، ويمكن أيضًا استخدام تشغيل دليل الطوارئ الميكانيكية لإطفاء النار في حالة الطوارئ .
أنا . زجاجة واحدة مع زجاجة تجريبية أو مع صمام الملف اللولبي
II . زجاجة متعددة مع زجاجة تجريبية أو مع صمام الملف اللولبي
iii . نظام توزيع متعدد الغرف مع زجاجة تجريبية
